「成形接合」の版間の差分

提供: Precipedia
移動: 案内、 検索

(1人の利用者による、間の4版が非表示)
1行: 1行:
−
成形接合（Molded direct joining）とは，金属表面の微細構造創製技術と成形技術を利用した，金属とプラスチックの直接接合技術のことである．
+
<b>成形接合</b>（Molded direct joining）とは，金属表面の微細構造創製技術と成形技術を利用した，金属とプラスチックの直接接合技術のことである．

−
まずは文頭で用語の定義を簡潔に記述ください。

−
Wikipedia<ref>MediaWikiを利用している辞書作成プロジェクトです。</ref>では、


−
<b>○○</b>(英語表記)は、～～～～で、～～～～である。
+
==詳細==

−
と冒頭に定義を行い、その後追加で説明を行うスタイルを推奨しています。


 +
===背景===
 +
軽量化に向けて，様々な金属部品が樹脂に置き換えられつつある．しかし全ての金属を樹脂に置き換えることは不可能であるため，必ず金属と樹脂の接合部分が存在する．そのため，工程数や処理時間，コストの低減に向けて，ネジや接着剤を使用しない直接接合技術が強く求められている．金属と樹脂を直接接合する方法としては，金属部品，樹脂部品を独立して作製し，そののち両部品を接合する方法と，金属-樹脂の複合体を一度に一体成形する方法（成形接合）が存在する．前者においては，金属と樹脂の界面にレーザを集光してその熱によって接合する方法，超音波や摩擦による熱を利用する方法などが挙げられる．本項目では，加工時間や加工形状の任意性などアドバンテージを持つ，後者の成形接合について説明する．

−
==詳細==


−
[[画像:usage_sample.png|thumb|right|掲載例]]
+
[[ファイル:mdj.png|600px|thumb|right|図1 成形接合の概念図]]
−
上の説明だけでは足りない場合や、細かな分類を挙げてそれぞれの特徴を論じる場合には適切なタイトルをつけて記述を追加ください。
+
===成形接合法の概要===
−
見出しの追加により、複数の事項についての記述を行うことができます。
+
成形接合においては，図1に示すように表面に多数の微細構造(数10 nm～数100 μm)を持つ金属表面を作製し，射出成形やホットプレスなどにより溶融樹脂を流し込む<ref>K. Ramani & B. Moriarty: "Thermoplastic Bonding to Metals Via Injection Molding for Macro-Composite Manufacture", Polymer Eng. Sci., vol. 38, pp. 870-877, 1998.</ref>．その際，溶融樹脂が微細構造内に充填されることにより，冷却後に強固な接合が発現する．接合要因は主にアンカー効果であるが，分子間力や化学結合なども接合力の一部を担う．金属や樹脂の種類にもよるが，引張せん断強度は20 MPa以上に達する．

−
===図表の追加===

−
また、写真や図面を利用する場合は、適切なサイズを用いたサムネールを設定し、枠を画面の右側に配置することをお勧めします

−
<ref>本テンプレートにもありますが、セクションの冒頭にリンクを作成することで文章がうまく図表の左側に回りこみます</ref>。


−
==関連項目==


−
関連する用語がPrecipediaに掲載され、これらを合わせて閲覧することでさらに用語への理解が深まる場合には、ぜひそれらの用語へのリンクを作成ください。
+
===金属表面処理法===
−
また、該当する用語が存在しない場合には、ここにリンクを作成した後にクリックすることで作成を開始することができます。
+
金属表面の微細構造創製法としては化学エッチング<ref>安藤直樹:“NMT: アルミ合金に対する熱可塑性エンプラの射出接合技術”，成形加工，vol. 16, pp. 588-591, 2004.</ref>やレーザ加工<ref>G. Lucchetta, F. Marinello, P.F. Bariani:“Aluminum sheet surface roughness correlation with adhesion in polymer metal hybrid overmolding”, CIRP Annals - Manufacturing Technology, vol. 60, pp. 559–562, 2011.</ref>が利用されることが多い．化学エッチングでは，金属部材表面に数10 nmから数μmの微細孔を多数創製する．条件によってはオーバーハング構造の創製も可能である．一方レーザ加工はレーザ集光部の熱エネルギーによって数10 μmからの数100 μmの微細溝構造を創製する方法である．その他，ブラスト<ref>Y. Kajihara, Y. Tamura, F. Kimura, G. Suzuki, N. Nakura, E. Yamaguchi: Joining strength dependence on molding conditions [and] surface textures in blast-assisted metal-polymer direct joining, CIRP Annals, 67, pp. 591-594, 2018.</ref>やめっきによって微細構造を創製する方法や，化学結合性の高い接合膜を金属表面に創製してプラスチックとの化学結合を発現する方法も存在する．

−
*[[用語1]]

−
*[[用語2]]

−
*[[用語3]]


−
==外部リンク==
+
===応用展開===
 +
化学エッチングによる微細構造創製技術は，スマートフォン部品やPC部品を中心に産業応用が進められつつある．レーザ加工などの乾式加工技術は自動車部品への適用が期待されているが，信頼性の担保など技術的にクリアすべき課題が残っている．

−
執筆者の所属研究組織、製品製造企業など、これらを合わせて閲覧することでさらに用語への理解が深まるサイトが存在する場合は

−
ぜひそれらへのリンクを作成ください。

−

−
*[http://www.hogehoge.ac.jp/mech/hogehoge ほげほげ大学工学部機械工学科ほげほげ研究室]<ref>架空のリンクです</ref>

−
*[http://www.hogehoge.co.jp/hogehoge ほげほげ株式会社ほげほげ事業部]



==引用==

==引用==

−
原著論文、著書など、他に著作権の存在する出版物等を引用する場合は、ここに脚注のリストを表示するようにしてください。



<references/>

<references/>


−
----
+
  {{DEFAULTSORT:せいけいせつごう}}
−
記入の最後には、必ず用語の読み方とカテゴリに関する情報を追加するようにしてください。
+
  [[Category:総目次]]
−

+
−
  {{DEFAULTSORT:}}
+
−
  [[Category:]]
+

2019年3月13日 (水) 00:28時点における最新版

成形接合（Molded direct joining）とは，金属表面の微細構造創製技術と成形技術を利用した，金属とプラスチックの直接接合技術のことである．


目次

詳細

背景

軽量化に向けて，様々な金属部品が樹脂に置き換えられつつある．しかし全ての金属を樹脂に置き換えることは不可能であるため，必ず金属と樹脂の接合部分が存在する．そのため，工程数や処理時間，コストの低減に向けて，ネジや接着剤を使用しない直接接合技術が強く求められている．金属と樹脂を直接接合する方法としては，金属部品，樹脂部品を独立して作製し，そののち両部品を接合する方法と，金属-樹脂の複合体を一度に一体成形する方法（成形接合）が存在する．前者においては，金属と樹脂の界面にレーザを集光してその熱によって接合する方法，超音波や摩擦による熱を利用する方法などが挙げられる．本項目では，加工時間や加工形状の任意性などアドバンテージを持つ，後者の成形接合について説明する．

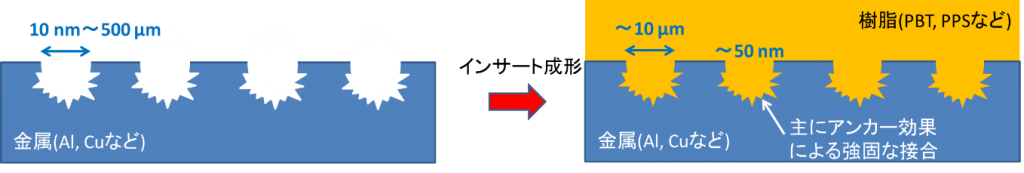

図1 成形接合の概念図

成形接合法の概要

成形接合においては，図1に示すように表面に多数の微細構造(数10 nm～数100 μm)を持つ金属表面を作製し，射出成形やホットプレスなどにより溶融樹脂を流し込む[1]．その際，溶融樹脂が微細構造内に充填されることにより，冷却後に強固な接合が発現する．接合要因は主にアンカー効果であるが，分子間力や化学結合なども接合力の一部を担う．金属や樹脂の種類にもよるが，引張せん断強度は20 MPa以上に達する．


金属表面処理法

金属表面の微細構造創製法としては化学エッチング[2]やレーザ加工[3]が利用されることが多い．化学エッチングでは，金属部材表面に数10 nmから数μmの微細孔を多数創製する．条件によってはオーバーハング構造の創製も可能である．一方レーザ加工はレーザ集光部の熱エネルギーによって数10 μmからの数100 μmの微細溝構造を創製する方法である．その他，ブラスト[4]やめっきによって微細構造を創製する方法や，化学結合性の高い接合膜を金属表面に創製してプラスチックとの化学結合を発現する方法も存在する．


応用展開

化学エッチングによる微細構造創製技術は，スマートフォン部品やPC部品を中心に産業応用が進められつつある．レーザ加工などの乾式加工技術は自動車部品への適用が期待されているが，信頼性の担保など技術的にクリアすべき課題が残っている．


引用

  1. ↑ K. Ramani & B. Moriarty: "Thermoplastic Bonding to Metals Via Injection Molding for Macro-Composite Manufacture", Polymer Eng. Sci., vol. 38, pp. 870-877, 1998.
  2. ↑ 安藤直樹:“NMT: アルミ合金に対する熱可塑性エンプラの射出接合技術”，成形加工，vol. 16, pp. 588-591, 2004.
  3. ↑ G. Lucchetta, F. Marinello, P.F. Bariani:“Aluminum sheet surface roughness correlation with adhesion in polymer metal hybrid overmolding”, CIRP Annals - Manufacturing Technology, vol. 60, pp. 559–562, 2011.
  4. ↑ Y. Kajihara, Y. Tamura, F. Kimura, G. Suzuki, N. Nakura, E. Yamaguchi: Joining strength dependence on molding conditions [and] surface textures in blast-assisted metal-polymer direct joining, CIRP Annals, 67, pp. 591-594, 2018.
